CABLEADO ESTRUCTURADO Y CONECTORES

¿QUÉ ES EL CABLEADO ESTRUCTURADO?

Consiste en el tendido de cables de un edificio o una serie de edificios, oficinas o residencias permitiendo la integración de los diferentes servicios que dependen del tendido de cables como datos, telefonía, control, etc., con el propósito de implantar una red de área local. La intención de esto es cubrir las necesidades de los usuarios durante la vida útil del edificio sin necesidad de realizar más tendido de cables.

Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial.

Un sistema de cableado estructurado  es la infraestructura de cable destinada a transportar las señales que emite un emisor de algún tipo de señal hasta el adecuado receptor, dentro del edificio. Un sistema de cableado estructurado es físicamente una red de cable única y completa, con combinaciones de alambre de cobre, cables de fibra óptica, bloques de conexión, cables terminados en diferentes tipos de conectores y adaptadores.

El sistema de cableado de telecomunicaciones para edificios soporta una amplia gama de productos de telecomunicaciones sin necesidad de ser modificado. La norma garantiza que los sistemas que se ejecuten de acuerdo a ella soportarán todas las aplicaciones de telecomunicaciones presentes y futuras por un lapso de al menos diez años.

Al tratar de cubrir varias plantas o extensas áreas resulta un poco complicado por ello hay que tener en cuenta las limitaciones de diseño que impone la tecnología de red de área local que se desea implantar, las cuales pueden ser:

•   La segmentación del tráfico de red.
•   La longitud máxima de cada segmento de red.
•   La presencia de interferencias electromagnéticas.
•   La necesidad de redes locales virtuales.

Pero quitando estas complicaciones, el cableado estructurado es simple sólo consiste en tender cables en cada planta del edificio e interconectar los cables de cada planta.

ESTRUCTURA DEL CABLEADO ESTRUCTURADO

Cableado de campus: Cableado de todos los distribuidores de edificios al distribuidor de campus. Es un subsistema, de enlace entre edificios, se extiende desde el repartidor de campus (CD) hasta el repartidor de edificio (BD), está compuesto por:

• Cables de distribución de campus
• Terminaciones mecánicas (regletas o paneles) de los cables de distribución, (en repartidores de Campus y edificio)
• Cables puente en el repartidor de campus (CD).

Cableado Vertical o Backbone: Cableado de los distribuidores del piso al distribuidor del edificio. El sistema de cableado vertical proporciona interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cables), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

El cableado vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y entre estos y la sala de equipamiento. En este componente del sistema de cableado ya no resulta económico mantener la estructura general utilizada en el cableado horizontal, sino que es conveniente realizar instalaciones independientes para la telefonía y datos. Esto se ve reforzado por el hecho de que, si fuera necesario sustituir el backbone, ello se realiza con un coste relativamente bajo, y causando muy pocas molestias a los ocupantes del edificio.

Cableado Horizontal: Cableado desde el distribuidor de piso a los puestos de usuario. El cableado horizontal en un entorno de oficinas es aquel que se extiende desde la salida del puesto de trabajo del usuario final hasta el cuarto de telecomunicaciones. En un data center el cableado horizontal corresponde al cableado que se extiende desde el punto cross-connect (en el área de distribución principal o MDA o en la de distribución horizontal) hasta la salida en el área de distribución de equipo activo.

Cableado de Usuario: Cableado del puesto de usuario a los equipos.

Normas para realizar un Cableado Estructurado:

ANSI: American National Standards Institute.

Es una organización privada sin fines de lucro que supervisa el desarrollo de estándares de consenso voluntario para los productos, servicios,procesos, sistemas y personal en los Estados Unidos.

EIA: Electronics Industry Association.

Es una organización formada por la asociación de las compañías electrónicas y de alta tecnología de los Estados Unidos cuya misión espromover el desarrollo de mercado y la competitividad de la industria de alta tecnología de los Estados Unidos con esfuerzos locales e internacionales de la política.



TIA: Telecommunications Industry Association.

    Es una asociación de comercio en los Estados Unidos que representa casi 600 compañías para la industria de telecomunicaciones que reemplaza a la GLOBALCOMM y TelecomNext.

ISO: International Standards Organization.

Conocido como ISO,  es un estándar internacional de establecimiento de órgano  integrado por representantes de diversas ONG nacionales las normas organizaciones.



IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.

     Esta organización se conoce mucho más comúnmente por su sigla “I-E-E-E”.  Mediante sus afiliados, el IEEE se sitúa como una importante autoridad en áreas técnicas que van de la ingeniería informática, tecnología biomédica y telecomunicaciones, a la potencia eléctrica, aeronáutica y productos eléctricos de consumo, entre otras.

¿QUE SON LOS CONECTORES?

Un conector es un dispositivo mecánico utilizado como elemento de unión entre el cable informático y el equipo a conectar o entre el cable y el adaptador del puesto de trabajo (toma informática). Se trata de elementos esenciales para asegurar la integridad de las comunicaciones.

Cuando el cable informático es cobre el conector transmite señales eléctricas y si el cable es fibra óptica, el conector transmite pulsos de luz. Al tratarse de dispositivos intercalados producen pérdidas o atenuaciones de la señal que se transmite.

Estos son los distintos tipos de conectores que podemos encontrar en una LAN (Local Area Network, Red de Área Local):

• Cable de par trenzado sin apantallar / UTP Unshielded twisted pair
• Cable de par trenzado apantallado / STP Shielded twisted pair
• Cable coaxial
• Cable de fibra óptica
• LAN sin cableado

Cable de par trenzado sin apantallar / Unshielded Twisted Pair (UTP) Cable: Este tipo de cable es el más utilizado. Tiene una variante con apantallamiento pero la variante sin apantallamiento suele ser la mejor opción para una PYME.

La calidad del cable será lo que el que influya directamente en la calidad de los datos que transcurra por los cables. Las calidades de los cables van desde el cable de telefónico (par de cables para voz), al cable de nivel 5 que es capaz de transferir tasas de 100 MBits/s.

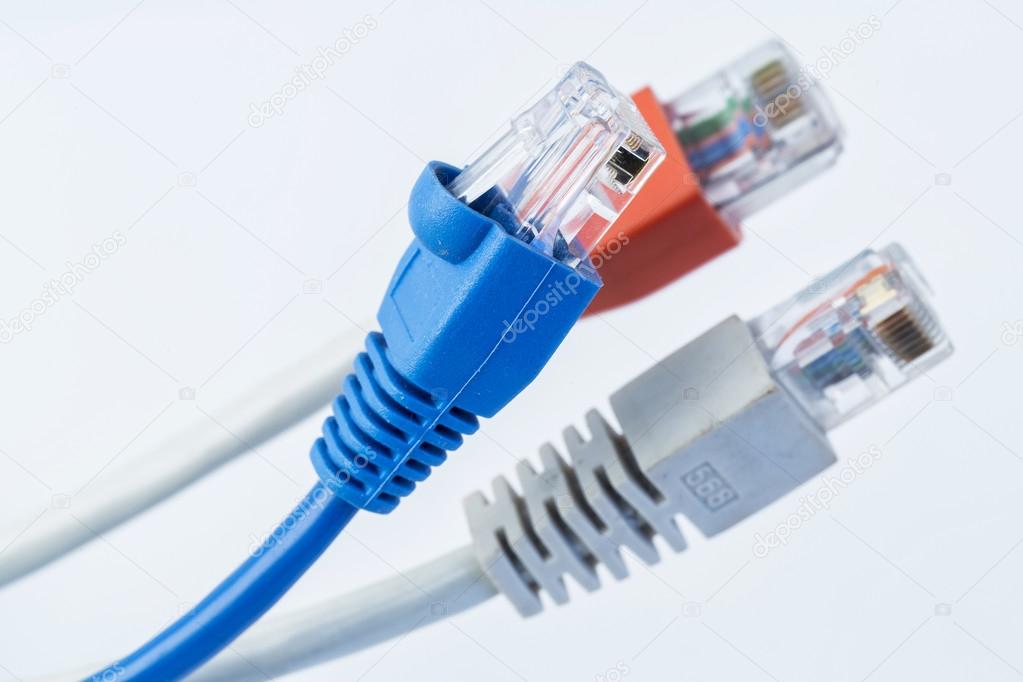

Conector UTP: El estandar para conectores de cable UTP es el RJ-45. Se trata de un conector de plástico similar al conector del cable telefónico. La siglas RJ se refieren al estandar Registerd Jack, creado por la industria telefónica. Este estandar define la colocación de los cables en su pin correspondiente.

Cable de par trenzado apantallado / STP Shielded twisted pair: Una de las desventajas del cable UTP es que es susceptible a las interferencias eléctricas. Para entornos con este problema existe un tipo de cable UTP que lleva apantallamiento, esto es, protección contra interferencias eléctricas. Este tipo de cable se utiliza con frecuencia en redes con topología Token Ring.

Cable coaxial: Es un cable que tiene diferentes capas, en el centro tiene un cable de cobre fino que es el que transmite los datos, en la siguiente capa tiene una protección de plástico que aísla del apantallado del cable, este apantallamiento que tiene el cable aísla de posibles interferencias externas.

La instalación del cable coaxial es más complicada que el UTP, este tiene una alta resistencia a las interferencias electromagnéticas. Por otra parte con este tipo de cable se pueden hacer redes con mayores distancias que con que con el UTP. Existen dos tipos de cable coaxial, el fino y el grueso conocidos como thin coaxial y thick coaxial.

Conector para cable coaxial: El más usado es el conector BNC. BNC son las siglas de Bayone-Neill-Concelman. Los conectores BNC pueden ser de tres tipos: Normal, terminadores y conectores en T.

Cable de fibra óptica: En un sistema de comunicaciones ópticas, la onda portadora es una onda de luz y el cableado esta hecho de fibra óptica. La fibra óptica es una estructura cilíndrica (un hilo) transparente formado por dos zonas concéntricas (núcleo y recubrimiento) con índices de refracción distintos. Una vez que la onda entra en el núcleo, la diferencia de índices produce "reflexión total" en la frontera entre el núcleo y el recubrimiento, manteniendo la luz confinada en el primero y, lo que es más importante, guiada dentro de los extremos de la fibra.

Esto hace este tipo de cable sea ideal en los entornos donde aya gran cantidad de interferencias electromagnéticas. También este tipo de redes se utiliza entre edificios ya que no le influye la humedad ni la exposición solar.

Estos cables pueden llegar a conseguir mayores distancias que los cables coaxiales o los cables UTP. Además la capacidad de de transmitir mas información que los anteriores cables ya mencionados lo hace ideal para trasmitir videoconferencia, servicios interactivos, etc. El precio es muy parecido al cable coaxial o al UTP pero la inhalación y modificaciones son más difíciles de realizar por la complejidad del cable.

Conectores para fibra óptica: El conector de fibra óptica más utilizado es el conector ST. Tiene una apariencia similar a los conectores BNC. También se utilizan, cada vez con más frecuencia conectores SC, de uso más fácil.
